Prise de mesure cuisine IKEA : astuces millimétrées pour préparer le plan 3D
Rien n’est plus frustrant que de voir son projet de cuisine bloqué sur le chantier pour une erreur de mesure de quelques centimètres. Un lave-vaisselle qui coince contre la plinthe, un meuble d’angle qu’on ne peut pas ouvrir à fond ou un mitigeur qui bloque l’ouverture d’une fenêtre… On l’a tous frôlé (ou vécu).
Si vous préparez votre plan dans votre coin pour rénover votre cuisine, oubliez les guides parfaits qui partent du principe que vos murs sont droits à 90°.
Voici les cotes du monde réel, la méthode de prise de mesures des bricoleurs et les spécificités bien cachées des cuisines IKEA pour concevoir votre espace zéro défaut, sans mauvaise surprise au montage.
1. La théorie des cotes standards et le calcul d'empilement METOD
Avant d’aller plus loin, un rappel factuel des cotes couramment recommandées dans le secteur pour cadrer votre projet.
| Élément | Cote standard théorique | Spécificité IKEA METOD |
|---|---|---|
| Hauteur du plan de travail | 85 à 95 cm (moyenne 90 cm) | 90,8 à 91,8 cm (Plinthe 8 cm + Caisson 80 cm + Plan 2,8 à 3,8 cm) |
| Profondeur du plan de travail | 60 cm | 63,5 cm (standard IKEA) ou 68 cm (sur-mesure si tuyaux arrière) |
| Passage / circulation | 90 à 120 cm | Minimum 90 cm (120 cm recommandé pour ouvrir tiroirs et lave-vaisselle face à face) |
| Triangle d'activité (évier - plaque - frigo) |
Somme des 3 côtés entre 3,60 m et 6 m | À adapter selon les arrivées d'eau (sans vide sanitaire arrière chez METOD) |
À savoir

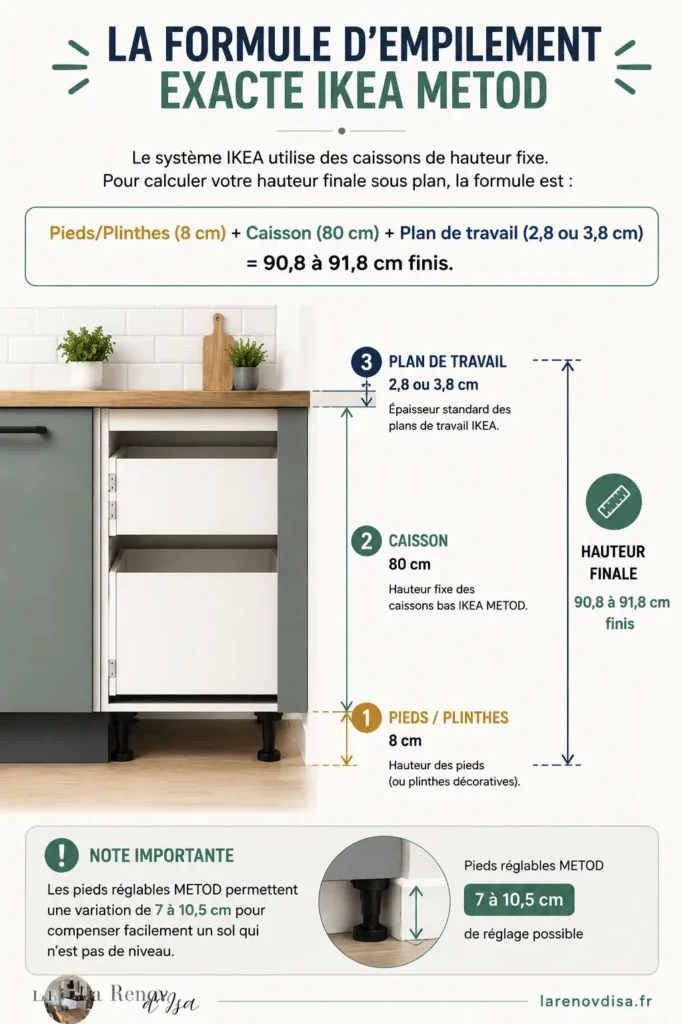

La formule d'empilement exacte IKEA METOD :
Le système IKEA utilise des caissons de hauteur fixe. Pour calculer votre hauteur finale sous plan, la formule est :
pieds/plinthes (8 cm) + caisson (80 cm) + plan de travail (2,8 ou 3,8 cm) = 90,8 à 91,8 cm finis.
Note : Les pieds réglables METOD permettent une variation de 7 à 10,5 cm pour compenser facilement un sol qui n'est pas de niveau
2. Prendre les cotes chez soi : la méthode en 4 étapes zéro erreur

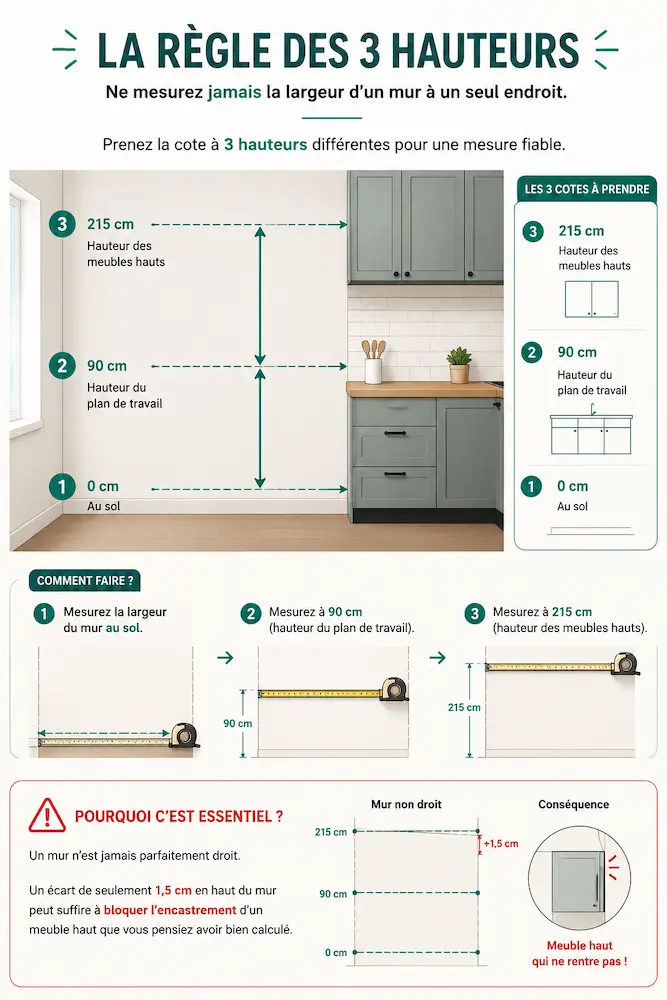

A. La règle des 3 hauteurs.
Ne mesurez jamais la largeur d’un mur à un seul endroit. Prenez la cote au sol, à 90 cm (hauteur du plan de travail) et à 215 cm (hauteur des meubles hauts). Un écart de seulement 1,5 cm entre le sol et le haut du mur peut suffire à bloquer l’encastrement d’un meuble haut ou d’une colonne que vous pensiez avoir bien calculé.
Retenez toujours la plus petite des 3 mesures pour concevoir votre plan.
Cliquez les images pour les agrandir :

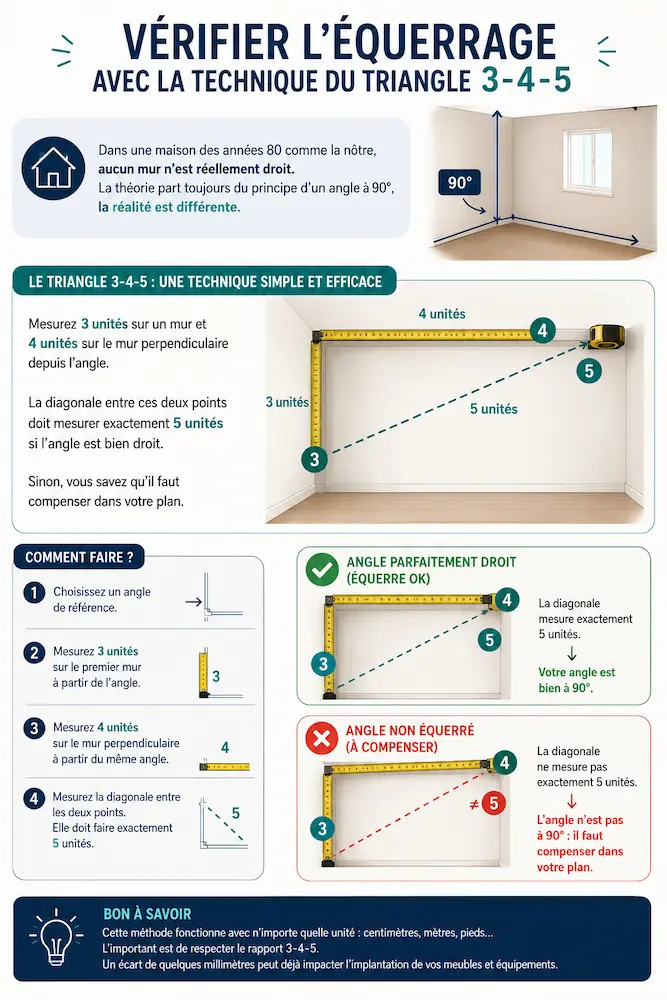

B. Vérifier l’équerrage avec la technique du triangle 3-4-5.
Dans une maison des années 80 comme la nôtre, aucun mur n’est réellement droit – la théorie part toujours du principe d’un angle à 90°, la réalité est bien différente. Le triangle 3-4-5 est une technique simple :
- mesurez 60cm sur un mur (3 unités de 20cm) depuis l’angle ;
- mesurez 80cm (4 unités de 20cm) sur le mur perpendiculaire depuis l’angle ;
- la diagonale entre ces deux points doit mesurer exactement 100cm (5 unités de 20cm) .
Si la diagonale fait plus ou moins de 100 cm, votre angle est ouvert ou fermé : prévoyez impérativement des fileurs plus larges pour compenser.
Chez nous, ce contrôle a confirmé ce qu’on soupçonnait déjà : les murs n’étaient pas d’équerre !
C. La hauteur d’allège de fenêtre et le conflit du robinet
C’est le piège numéro 1 : mesurez la hauteur exacte entre le sol fini et le bas du battant de votre fenêtre en position ouverte.
-
Si votre allège est inférieure à 92 cm, un plan de travail standard ne passera pas sous la fenêtre.
-
Si le bas du battant est à moins de 105-110 cm du sol, un mitigeur classique posé devant l’évier empêchera d’ouvrir la fenêtre. Il faudra soit décaler l’évier sur le plan 3D, soit prévoir un robinet rabattable ou escamotable.
D. Le bon outil change tout : passez au laser.
Un mètre ruban classique fait le travail, mais un télémètre laser évite les erreurs de lecture et permet de mesurer seul une pièce entière sans avoir à tenir l’autre bout du mètre.
Selon votre budget, les deux font parfaitement le travail – à comparer directement sur Amazon pour voir ce qui correspond le mieux à vos besoins.

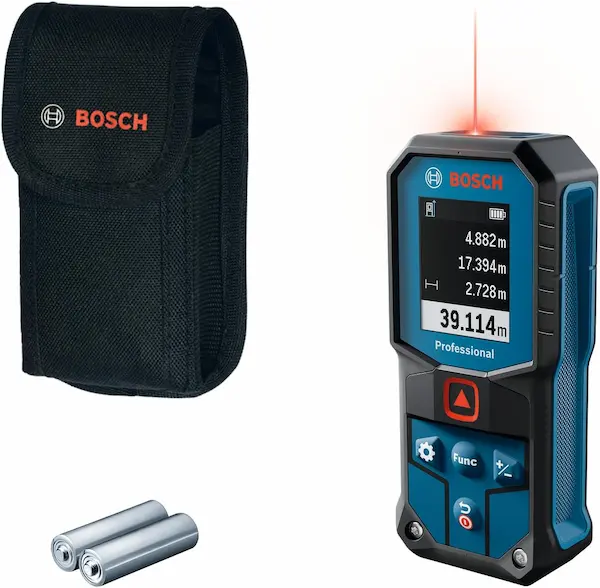

Bosch Télémètre Laser Professionnel GLM 40-31
IP65, boîtier résistant, calculs automatiques de longueur/surface, écran clair. Note moyenne 4,8/5.
74,89 € (prix indicatif, juillet 2026)
Voir le produit →

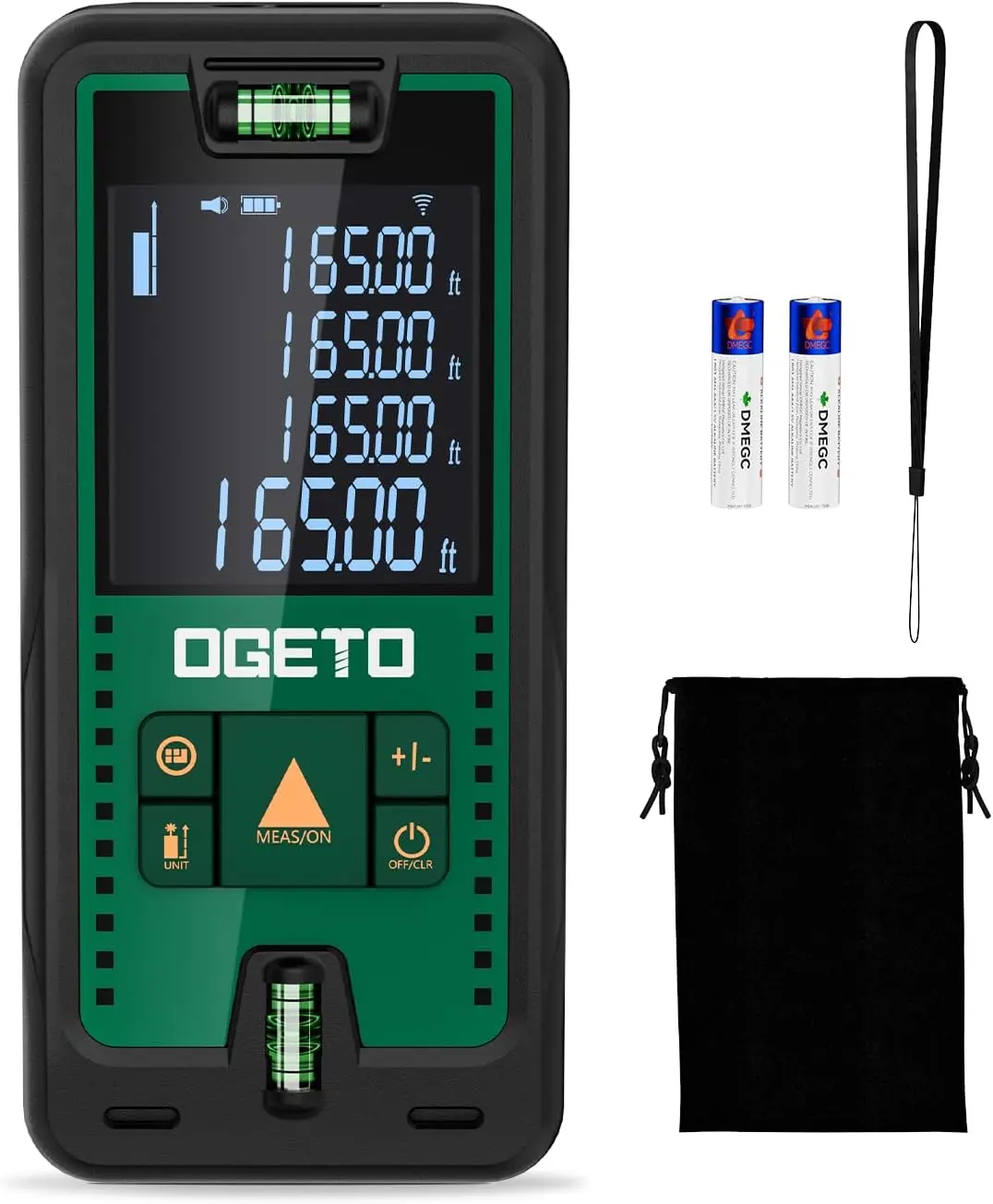

Ogeto Télémètre Laser Numérique
Calcul de volume, fonction Pythagore intégrée, alternative économique très accessible Note moyenne 4,5/5.
19,99 € (prix indicatif, juillet 2026)
Voir le produit →3. Les pièges de dimensions spécifiques au système IKEA METOD

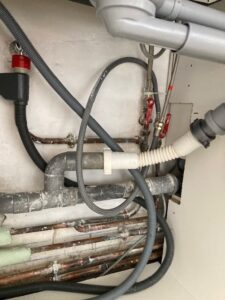

L’absence de vide sanitaire derrière les caissons.
Les caissons METOD collent directement au mur, contrairement à d’autres cuisines qui ménagent un espace technique de 5 cm à l’arrière. Si un tuyau d’évacuation ou une gaine longe votre mur :
- Soit vous faites faire une saignée dans le mur avant la pose.
- Soit vous avancez toute votre ligne de meubles de quelques centimètres et optez pour un plan de travail sur-mesure plus profond (68 cm au lieu de 63,5 cm standard).
L’épaisseur des panneaux de finition (joues latérales)
Le Kitchen Planner n’ajoute pas systématiquement l’épaisseur des panneaux latéraux de finition dans le calcul des largeurs. Comptez environ 1,3 cm par joue : sur un alignement contraint entre deux murs avec deux joues, cela ajoute 2,6 cm qui peuvent bloquer l’insertion du dernier caisson si vous n’avez pas prévu de marge.
Les fileurs et l’espace de débattement en bout de ligne.
L’erreur classique : un tiroir ou la poignée du lave-vaisselle qui vient buter contre la plinthe ou le chambranle de la porte du mur d’à côté. Réservez systématiquement un fileur d’au moins 5 cm à chaque extrémité ou angle de mur pour ouvrir vos tiroirs sans frottement.
L’épaisseur du rail de suspension et la hauteur sous plafond
-
Les caissons hauts et bas sont suspendus à un rail mural métallique qui ajoute environ 1 cm d’avancée.
-
Pour poser des caissons hauts de 100 cm (ou une double rangée), prévoyez un dégagement minimal de 5 cm sous votre plafond pour pouvoir hisser et clipser le meuble sur son rail.
4. Du plan 3D au chantier réel : les cotes d'installation à ne pas rater
-
L’emplacement des prises électriques : Notez la position exacte de la prise 32A pour la plaque de cuisson, de la prise dédiée à la hotte (hauteur 1,80 m à 2 m), et respectez une distance de sécurité latérale d’au moins 60 cm entre le point d’eau et les prises d’électroménager.
-
L’espace de circulation réel : Nous avons choisi une implantation en parallèle avec un passage central de 164 cm (nettement plus large que le minimum théorique de 90 cm). Un choix ultra-confortable pour cuisiner et ouvrir les tiroirs face à face sans jamais se gêner.
5. Le récapitulatif des cotes à avoir en main avant d'ouvrir le Planner
Téléchargez la checklist des mesures à réaliser avant de vous lancer sur le logiciel 3D.
L'avis d'IsaLes guides généralistes vous diront souvent qu'un passage de « 90 à 120 cm » suffit. En pratique, si votre pièce le permet, prenez le temps d'optimiser l'espace pour circuler facilement à plusieurs. Vérifier scrupuleusement vos faux aplombs et vos allèges de fenêtre avant d'implanter le moindre meuble vous évitera 90 % des galères d'ajustement lors du montage.
Vos plans sont prêts ?
Vos cotes sont relevées au millimètre et vos contraintes sont bien identifiées ? Vous pouvez maintenant ouvrir votre simulateur l’esprit serein.
Étape suivante : découvrez notre comparatif des logiciels de plan de cuisine 3D gratuits et notre tutoriel pas à pas pour dompter IKEA Kitchen Planner sans vous arracher les cheveux !
(Et si vous vous demandez combien coûte réellement une implantation comme la nôtre, jetez un œil à notre comparatif de devis réels IKEA vs SoCoo’c vs Darty).
